在計算機的世界里，主機內部結構圖是揭示計算機核心硬件組成及其相互連接方式的視覺化指南。這張圖就像一張“建筑藍圖”，展示了所有關鍵硬件組件如何協同工作，構成一臺功能完整的計算機。對于初學者、DIY愛好者、維修技術人員乃至任何希望深入了解計算機工作原理的人來說，它都是一份不可或缺的學習與參考工具。
一、主機內部結構圖的核心價值
主機內部結構圖不僅僅是零件的簡單羅列，它清晰地標明了各個硬件在機箱內的物理位置和連接關系。其主要價值在于：
- 學習與認知：幫助用戶快速識別主板、CPU、內存、顯卡、硬盤、電源等核心部件，建立對計算機硬件系統的宏觀認知。
- 組裝與升級：為自行組裝電腦（DIY）或升級硬件（如加裝內存、更換顯卡）提供準確的安裝位置和接口指引，避免插錯接口導致?lián)p壞。
- 故障診斷與維護：當電腦出現硬件故障時（如無法啟動、過熱），結構圖能幫助定位可能的問題部件，并指導安全地進行清理灰塵、重新插拔等維護操作。
- 理解數據流與供電：優秀的結構圖還會示意數據總線（如連接CPU、內存、顯卡的通道）和電源線的走向，幫助理解計算機內部的數據處理和能量供應邏輯。
二、圖中常見的核心硬件組件
一張典型的主機內部結構圖通常會突出顯示以下關鍵部件：
- 中央處理器（CPU）：計算機的“大腦”，安裝在主板的CPU插槽上，通常覆蓋有散熱器和風扇。
- 主板（Motherboard）：所有硬件的連接中樞和通信平臺，上面布滿了各種插槽、接口和芯片組。
- 內存（RAM）：臨時存儲數據的高速組件，以長條狀插在主板的內存插槽中。
- 顯卡（GPU）：處理圖形數據的專用處理器，插在主板的PCIe擴展插槽上，部分CPU也集成核心顯卡。
- 存儲設備：包括固態硬盤（SSD）和機械硬盤（HDD），通過SATA或M.2接口與主板連接，用于長期存儲操作系統、程序和數據。
- 電源供應器（PSU）：為所有硬件提供穩定電力的設備，位于機箱后部上方或下方，通過多組線纜連接到主板和各部件。

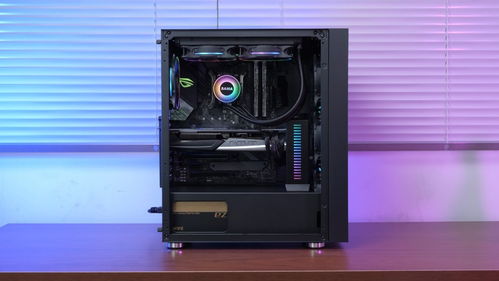

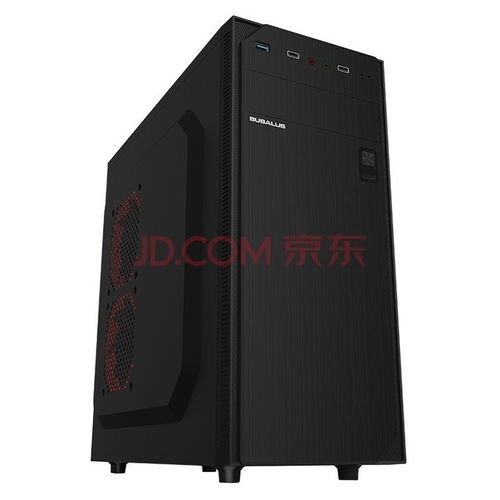

- 機箱（Case）：容納和保護所有硬件的金屬框架，結構圖會展示其內部布局、風道設計和安裝點位。
三、如何獲取與使用結構圖
- 產品手冊：購買主板、機箱時附帶的說明書里，通常包含詳細的安裝示意圖和結構圖。
- 制造商官網：主板、機箱制造商的官方網站支持頁面，通常會提供其產品的PDF版手冊和結構圖下載。
- 在線搜索：在搜索引擎或視頻平臺輸入特定主板型號或機箱型號加上“內部結構圖”、“布局圖”或“拆解圖”，可以找到豐富的圖片、視頻教程和社區討論。
- 通用示意圖：有許多教育性網站和書籍提供標準的ATX架構主機內部結構示意圖，用于學習通用知識。
使用時，建議結合實物進行對照，特別注意接口的防呆設計（避免插反）和部件的靜電防護。對于新手，在操作前斷電并觸摸接地金屬物釋放靜電是至關重要的安全步驟。
主機內部結構圖是打開計算機硬件黑箱的一把鑰匙。它化繁為簡，將精密的電子系統轉化為易于理解的視覺語言。無論是為了滿足求知欲、提升動手能力，還是解決實際的硬件問題，學會閱讀和理解這張圖，都將使您在探索計算機硬件的道路上更加自信和從容。從認識每一個部件開始，您將逐步揭開計算機高效運行背后的奧秘。
